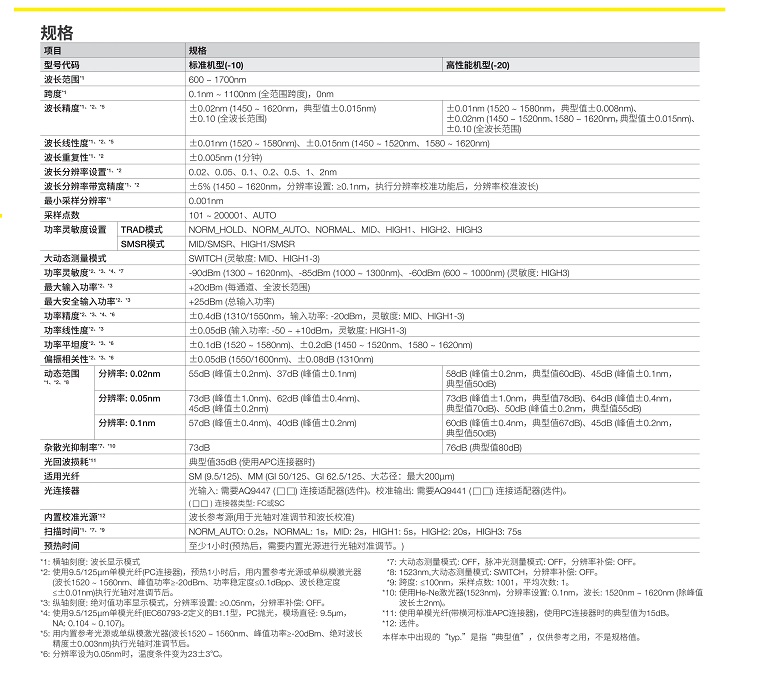

型号代码

标准机型（-10）

高性能机型（-20）

波长范围

600~1700nm

跨度

0.1nm~1100nm（全范围跨度），0nm

波长精度

±0.02nm（1450~1620nm，典型值±0.015nm）

±0.10（全波长范围）

±0.01nm（1520~1580nm,典型值±0.008nm）、

±0.02nm（1450~1520nm、1580~1620nm，典型值±0.015nm）、

±0.10（全波长范围）

波长线性度

±0.01nm（1520~1580nm）、±0.015nm（1450~1520nm、1580~1620nm）

波长重复性

±0.005nm（1分钟）

波长分辨率设置

0.02、0.05、0.1、0.2、0.5、1、2nm

波长分辨率带宽精度

±5%（1450~1620nm，分辨率设置：≥0.1nm，执行分辨率校准功能后，分辨率校准波长）

最小采样分辨率

0.001nm

采样点数

101~200001、AUTO

功率灵敏度设置

NORM_HOLD、NORM_AUTO、NORMAL、MID、HIGH1、HIGH2、HIGH3

大动态测量模式

SWITCH（灵敏度：MID、HIGH1-3）

功率灵敏度

-90dBm（1300~1620nm）、-85dBm（1000~1300nm）、-60dBm（600~1000nm）（灵敏度：HIGH3）

最大输入功率

+20dBm（每通道、全波长范围）

最大安全输入功率

+25dBm（总输入功率）

功率精度

±0.4dB（1310/1550nm，输入功率：-20dBm，灵敏度：MID、HIGH1-3）

功率线性度

±0.05dB（输入功率：-50~+10dBm，灵敏度：HIGH1-3）

功率平坦度

±0.1dB（1520~1580nm）、±0.2dB（1450~1520nm、1580~1620nm）

偏振相关性

±0.05dB（1550/1600nm）、±0.08dB（1310nm）

动态范围

分辨率：0.02nm

55dB（峰值±0.2nm）

37dB（峰值±0.1nm）

58dB（峰值±0.2nm，典型值60dB）

45dB（峰值±0.1nm，典型值50dB）

分辨率：0.05nm

73dB（峰值±1.0nm）

62dB（峰值±0.4nm）

45dB（峰值±0.2nm）

73dB（峰值±1.0nm，典型值78dB）

64dB（峰值±0.4nm，典型值70dB）

50dB（峰值±0.2nm，典型值55dB）

分辨率：0.1nm

57dB（峰值±0.4nm）

40dB（峰值±0.2nm）

60dB（峰值±0.4nm，典型值67dB）

45dB（峰值±0.2nm，典型值50dB）

杂散光抑制率

73dB

76dB（典型值80dB）

光回波损耗

典型值35dB（使用APC连接器时）

适用光纤

SM（9.5/125）、MM（GI 50/125、GI 62.5/125）、大芯径:光纤（最大200μm）

光连接器

光输入：需要AQ9447(□□)连接适配器（选件）。

校准输出：需要AQ9441(□□)连接适配器（选件）。

(□□)连接器类型：FC或SC

内置校准光源

波长参考源（用于光轴对准调节和波长校准）

扫描时间

NORM_AUTO：0.2s，NORMAL：1s，MID：2s，HIGH1:5s，HIGH2:20s，HIGH3:75s

预热时间

至少1小时（预热后，需要内置光源进行光轴对准调节。）
