长波长光谱分析仪AQ6375E
新功能
清除功能
由于AQ6375E的高分辨率和灵敏度，它实际上可以检测空气中水分子的存在。水蒸气在上近红外波长区域中被检测到，并且可能与该特定区域中被测实际设备的光谱特性重叠或掩盖。
AQ6375E通过后面板上的端口连续向单色仪供应氮气等纯吹扫气体，可以减少水蒸气吸收的影响，并提供比以往更可靠、更准确的测量。
内置高阶衍射光截止滤光片*
由于使用了衍射技术，单色仪在某些情况下可以产生高阶衍射光，其出现的波长等于输入波长的整数倍。
AQ6375E通过内置滤光片将1150 nm以下的入射光截止，大大降低了高阶衍射光对测量的影响。因此，测量的数据始终可靠并复制真实的被测信号。
*限量型号除外
双速模式
与标准扫描模式相比，扫描速度提高达 2 倍，而标准灵敏度值仅降低 2 dB。
长波长范围：1200 至 2400 nm [标准和有限]、1000 至 2500 nm [扩展]
AQ6375E不仅涵盖通信中使用的波长范围，还涵盖用于环境传感、医疗、生物和工业应用的2μm区域。
高灵敏度：低至-70dBm *
得益于用于光检测的高动态和极低噪声元件和电路，AQ6375E可以测量从+20dBm到-70dBm的光功率。这使得能够精确测量高功率和低功率源。
根据要执行的特定测试所需的测量速度，可以在 7 个值中选择测量灵敏度。
白光源的光谱（黄色）和AQ6375E的背景噪声（紫色）
*限量型号除外
AQ6375E采用双通单色仪结构，实现高波长分辨率（0.05 nm）和宽近距离动态范围（55 dB）。因此，可以分别测量紧密分配的信号和噪声。
*限量型号除外
凭借专有的扫描技术，AQ6375E 的扫描速度比使用单色仪的传统测量系统快得多。最大限度。扫描时间仅为0.5秒。100 nm 跨度。
快速命令处理和数据传输
AQ6375E采用快速微处理器，实现了非常快的命令处理速度，以太网接口提供比GP-IB快100倍的数据传输速度。
AQ6375E具有内置参考光源，用于单色仪组件的波长校准和光学对准，使其能够提供始终准确的测量。
设备的校准和对准过程只需不到 2 分钟，并且是全自动的。
注：波长校准也可以通过使用外部参考源来执行。
应用模式 (APP) 将 OSA 转变为专用于被测设备 (DUT) 的多功能机器。APP 模式提供了 DUT 特定的用户界面，可引导用户从配置设置到测试结果输出，而无需担心其他 OSA 设置。AQ6375E预装了多种标准应用程序，包括DFB-LD测试、FP-LD测试和SC光源测试。其他可选应用程序可从横河测试与测量网站下载。

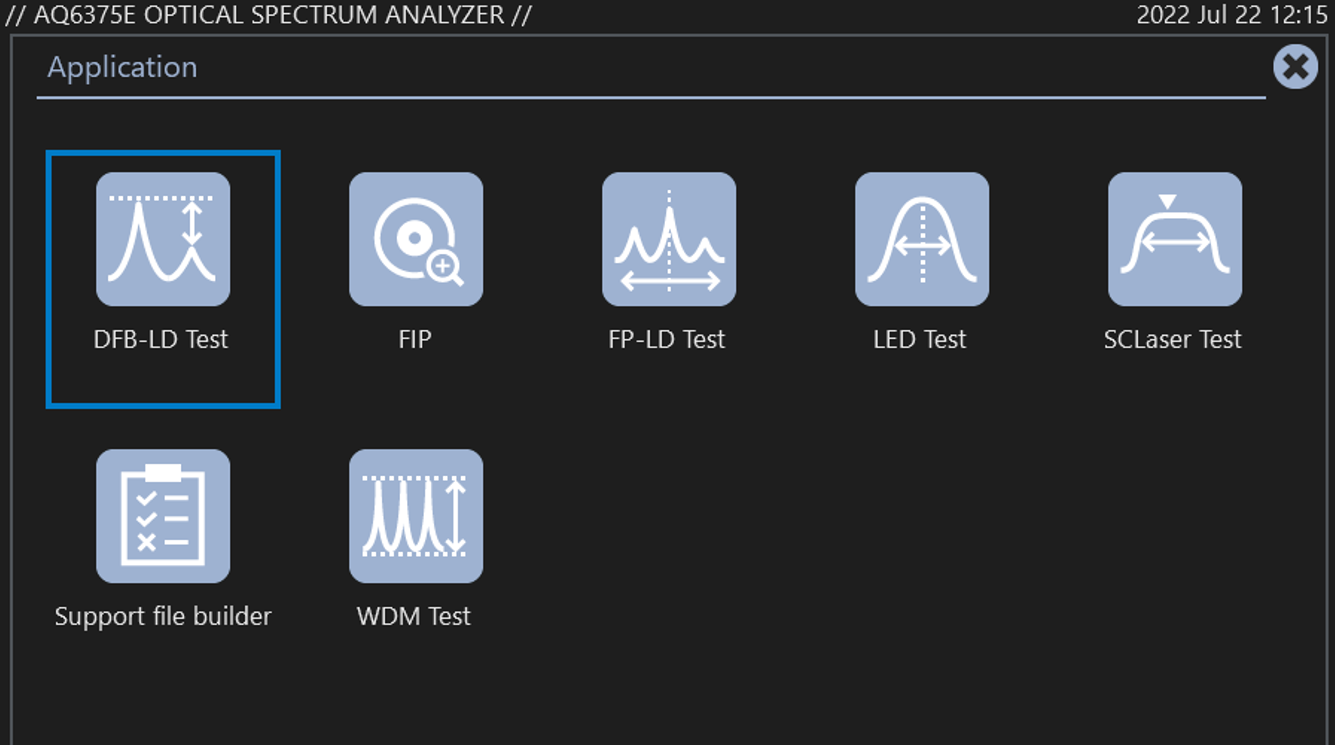

APP菜单窗口
AQ6375B参数
项目 | 规格 |
波长范围 | 1200~2400nm |
跨度 | 0.5nm~1200nm（全范围跨度）、0nm |
波长精度 | ±0.05nm（1520~1580nm）、 ±0.10nm（1580~1620nm）、±0.50（全波长范围） |
波长重复性 | ±0.015nm（1分钟） |
波长分辨率设置 | 0.05、0.1、0.2、0.5、1、2nm |
最小采样分辨率 | 0.002nm |
采样点数 | 101~20001、AUTO |
功率灵敏度设置 | NORM_HOLD、NORM_AUTO、NORMAL、MID、HIGH1、HIGH2、HIGH3（HIGH1-3中仅为大动态测量模式(/CHOP)） |
功率灵敏度 | -70dBm（1800~2200nm）、 -67dBm（1500~1800nm、2200~2400nm）、 -62dBm（1300~1500nm）（灵敏度：HIGH3） |
最大输入功率 | +20dBm（每通道、全波长范围） |
最大安全输入功率 | +25dBm（总输入功率） |
功率精度 | ±1.0dB （1550nm，输入功率：-20dBm，灵敏度：MID、HIGH1-3） |
功率线性度 | ±0.05dB （输入功率：-30~+10dBm，灵敏度：HIGH1-3） |
偏振相关性 | ±0.1dB（1550nm） |
动态范围 | 45dB（峰值±0.4nm，分辨率：0.05nm） 55dB（峰值±0.8nm，分辨率：0.05nm） （1523nm，灵敏度：HIGH1-3） |
适用光纤 | SM（9.5/125）、MM（GI 50/125、GI 62.5/125、大芯径：最大400μm） |
光连接器 | FC型（光输入、校准输出） |
内置校准光源 | 波长参考源（用于光轴对准调节和波长校准） |
扫描时间 | NORM_AUTO：0.5s，NORMAL：1s，MID：2s，HIGH1:20s |
预热时间 | 至少1小时（预热后，需要内置光源进行光轴对准调节。） |
功能
项目 | 功能 | |
测量 | 测量模式 | CW光、脉冲光、外部触发、门控采样、空气/真空波长 |
扫描模式 | 重复、单次、AUTO（自动配置）、线标记间扫描、数据记录 | |
条件设置 | 中心波长、跨度、采样点数、波长分辨率、灵敏度、大动态测量模式、平均次数（1~999次）、双倍速模式、平滑、APC功率补偿、HCDR模式、大芯径光纤模式（仅限AQ6373E/AQ6374E） | |
其它 | 扫描状态输出、模拟输出 | |
显示 | 纵轴刻度 | 功率刻度（0.1~10dB/div.，线性）、功率辅助刻度（0.1~10dB/div.，线性）、参考功率、分区（8、10或12）、功率谱密度（dB/nm）、dB/km、%、噪声屏蔽 |
横轴刻度 | 波长（nm）、频率（THz）、波数（cm-1）（仅限AQ6370E除外）、波形缩放 | |
显示模式&项目 | 常规显示、分屏显示、数据表、标签、模板、测量条件 | |
曲线 | 曲线功能 | 7条独立曲线、最大/最小值保持、曲线间运算、标准化显示、曲线拟合、峰值曲线拟合、标记曲线拟合、滚动平均（2~100次） |
其它 | 曲线复制/清除功能、Write/Fix设置、显示/空白设置 | |
标记&搜索 | 标记 | 三角标记（Max.1024）、纵/横线标记、高级标记 |
搜索 | 波峰、波谷、自动搜索（On/OFF）、横线标记间搜索、搜索缩放区域 | |
数据分析 | 分析功能 | 谱宽（闸值、包络、RMS、峰值-RMS、陷波）、WDM（OSNR）分析、EDFA-NF分析（AQ6373E除外）、滤波器波峰/波谷分析、WDM滤波器波峰/波谷分析（AQ6373E除外）、DFB-LD/FP-LD/LED分析、SMSR分析、功率分析、PMD分析、颜色分析（仅限AQ6373E/AQ6374E）、模板通过/失败 |
其它 | 自动分析（ON/OFF）、横线标记间分析、缩放区域内分析 | |
自动测量 | 编程功能 | 64个程序，每个程序200步 |
其它功能 | 光轴对准调节 | 用内置光源执行自动光轴对准调节 |
波长校准 | 用内置波长参考源（AQ6373E除外）或外部参考源执行自动波长校准。 提示：AQ6373E需要使用外部参考源进行波长校准 | |
分辨率校准功能 | 用外部参考源进行分辨率校准 | |
规格
项目 | 规格 | |
电气接口 | GP-IB、RS-232、以太网、USB、SVGA输出、模拟输出端口、触发输入端口、触发输出端口 | |
远程控制 | GP-IB、RS-232、以太网（TCP/IP）、以太网（TCP/IP)、AQ6317系列兼容命令（IEEE488.1）和IEEE488.2 | |
净化气体输入输出端子 | 外径1/4英寸，尼龙管 | |
数据存储 | 内部存储：512M字节 外部存储：USB存储（存储器/HDD）、FAT32格式 文件类型：CSV（文本）、二进制、BMP、TIFF、PNG、JPEG | |
显示器 | 10.4英寸彩色LCD（电容触摸屏，分辨率：1024×768） 10.4英寸彩色LCD（分辨率：800×600） | |
尺寸 | 426（W）×221（H）×459（D）mm（不包括保护套和把手） | |
重量 | AQ6370E/AQ6373E/AQ6374E：19kg，AQ6375E/AQ6376E：22kg，AQ6377：23kg | |
电源要求 | 100~240VAC，50/60Hz，约100VA | |
环境条件 | 性能保证温度：+18~+28℃（AQ6377除外）,+18~+26℃（AQ6377), 操作温度：+5~+35℃（AQ6377除外）,+5~+33℃（AQ6377） 存储温度：-10~+50℃，湿度：20~80%RH（无结露） | |
安全标准 | EN 61010-1 | |
激光 | EN 60825-1：2014+A11：2021，IEC 60825-1：2007，GB 7247，1-2012 Class 1 | |
EMC | 放射 | EN 61326-1 Class A，EN 55011 Class A Group 1，EN 61000-3-2， EN 61000-3-3，EN 61326-1 Class A Group 1，RCN EN 55011 Class A Group 1， RCN EN 61326-1 Class A Group 1，韩国电磁兼容标准 |
抗扰性 | EN 61326-1 Table 2 | |
RoHS | EN 50581 | |
推荐校准时间 | 1年 | |
