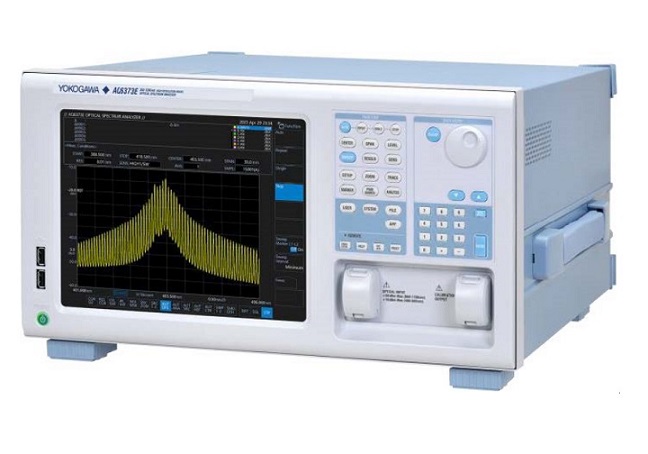

短波长光谱分析仪AQ6373E
产品应用
有源器件测试
激光源特性分析
现今，发射可见光到中波红外波长的各种DFB-LD、FP-LD和 VCSEL光源已经被广泛应用于不同应用领域中的不同器件或系 统上，例如:
• 电信: 玻璃光纤或塑料光纤；
• 工业: 条形码扫描仪、LiDAR表面扫描仪；
• 消费电子: Hi-Fi音响系统音频输出、激光打印机、电脑鼠标。
可见LED测试 (AQ6373E和AQ6374E)
可以测量和分析用于照明、指示、感测以及其它应用的可见 LED的光谱。支持大芯径光纤的输入，可 以有效获得LED光并对其光谱执行测量。内置色彩分析功能将 自动对主波长和光源的色度坐标及色温做出评价。
无源器件测试
结合ASE、SLD或SC等光源，OSA可以轻松评估WDM滤波 器、FBG、ROADM和WSS等无源器件。AQ6370系列出色的 光学性能可以实现更高分辨率和更大动态范围的测量。通过内 置光滤波分析功能，可以同时报告波峰/波谷波长、功率、串扰 和纹波宽度。
光纤布拉格光栅的特性

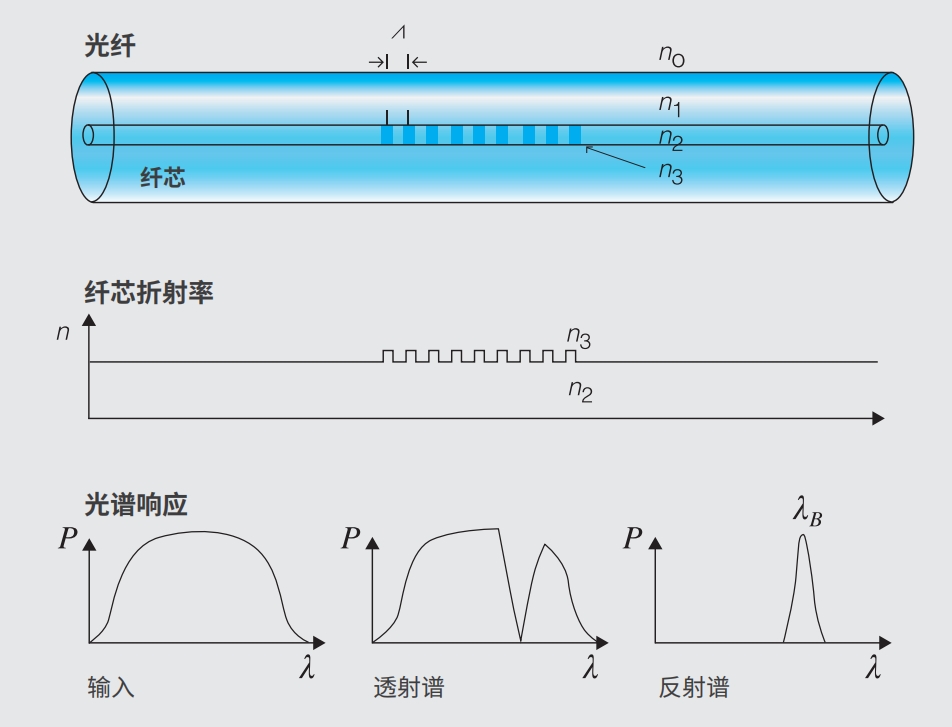

光纤布拉格光栅(FBG)是一种分布有布拉格反射镜的一小段光 纤，它可以将特定波长的入射光反射回去，只传播剩余波长的 光。这是通过纤芯折射率发生周期性变化来实现的，即在纤芯 形成一个特定波长的介质镜。因此，光纤布拉格栅格可以用作 内嵌光学滤波器，用来阻挡特定波长的光，或用作波长反射 镜。光纤布拉格栅格的应用主要在光通信系统：可专门作为陷 波滤波器使用，并且也可与光环形器或光分插复用器(OADM) 一起被用于光多路复用器和多路解复用器。此外，2-3μm波长 区域的光纤布拉格光栅还可以作为直接传感元件使用，用于地 震仪器中的应变和温度传感以及恶劣环境下的压力传感。要描 述FBG的特性，AQ6370系列的高波长分辨率和宽测量范围是 不可少的条件。
AQ6373B参数
项目 | 规格 |
波长范围 | 350~1200nm |
跨度 | 0.5nm~850nm（全范围跨度），0nm |
波长精度 | ±0.05nm（633nm）、±0.20nm（400~1100nm）（使用633nm He-Ne激光器对波长进行校准后。） |
波长分辨率设置 | 0.02、0.05、0.1、0.2、0.5、1、2、5、10nm |
最小采样分辨率 | 0.001nm |
采样点数 | 101~20001、AUTO |
功率灵敏度设置 | NORM_HOLD、NORM_AUTO、NORMAL、MID、HIGH1、HIGH2和HIGH3 |
大动态测量模式 | SWITCH（灵敏度：MID、HIGH1-3） |
功率灵敏度 | -80dBm（500~1000nm）、 -60dBm（400~500nm、1000~1100nm） （典型分辨率设置：≥0.2nm，平均：10次，灵敏度：HIGH3） |
最大安全输入功率 | +20dBm（550~1100nm）、+10dBm（400~550nm）（总输入功率） |
功率精度 | ±1.0dB（850nm，输入功率：-20dBm，分辨率设置：≥0.2nm，灵敏度：MID、HIGH1-3、SMF[MFD 5μm@850nm、NA0.14]） *限制型机型不包括HIGH 3 |
功率线性度 | ±0.2dB（输入功率：-40~0dBm，灵敏度：HIGH1-3） *限制型机型不包括HIGH 3 |
动态范围 | 60dB（峰值±0.5nm，分辨率：0.02nm、633nm） |
适用光纤 | SM、MM（GI 50/125、GI 62.5/125）、大芯径（最大800μm） |
光连接器 | FC型（光输入和校准输出） |
内置校准光源 | 光轴对准调节光源（用于光轴对准调节.无需波长参考光源。） |
扫描时间 | NORM_AUTO：0.5s，NORMAL：1s，MID：2s ， HIGH1:5s，HIGH2：20s，HIGH3:75s *限制型机型不包括HIGH 3 |
预热时间 | 至少1小时（预热后，需要内置光源进行光轴对准调节。） |
功能
项目 | 功能 | |
测量 | 测量模式 | CW光、脉冲光、外部触发、门控采样、空气/真空波长 |
扫描模式 | 重复、单次、AUTO（自动配置）、线标记间扫描、数据记录 | |
条件设置 | 中心波长、跨度、采样点数、波长分辨率、灵敏度、大动态测量模式、平均次数（1~999次）、双倍速模式、平滑、APC功率补偿、HCDR模式、大芯径光纤模式（仅限AQ6373E/AQ6374E） | |
其它 | 扫描状态输出、模拟输出 | |
显示 | 纵轴刻度 | 功率刻度（0.1~10dB/div.，线性）、功率辅助刻度（0.1~10dB/div.，线性）、参考功率、分区（8、10或12）、功率谱密度（dB/nm）、dB/km、%、噪声屏蔽 |
横轴刻度 | 波长（nm）、频率（THz）、波数（cm-1）（仅限AQ6370E除外）、波形缩放 | |
显示模式&项目 | 常规显示、分屏显示、数据表、标签、模板、测量条件 | |
曲线 | 曲线功能 | 7条独立曲线、最大/最小值保持、曲线间运算、标准化显示、曲线拟合、峰值曲线拟合、标记曲线拟合、滚动平均（2~100次） |
其它 | 曲线复制/清除功能、Write/Fix设置、显示/空白设置 | |
标记&搜索 | 标记 | 三角标记（Max.1024）、纵/横线标记、高级标记 |
搜索 | 波峰、波谷、自动搜索（On/OFF）、横线标记间搜索、搜索缩放区域 | |
数据分析 | 分析功能 | 谱宽（闸值、包络、RMS、峰值-RMS、陷波）、WDM（OSNR）分析、EDFA-NF分析（AQ6373E除外）、滤波器波峰/波谷分析、WDM滤波器波峰/波谷分析（AQ6373E除外）、DFB-LD/FP-LD/LED分析、SMSR分析、功率分析、PMD分析、颜色分析（仅限AQ6373E/AQ6374E）、模板通过/失败 |
其它 | 自动分析（ON/OFF）、横线标记间分析、缩放区域内分析 | |
自动测量 | 编程功能 | 64个程序，每个程序200步 |
其它功能 | 光轴对准调节 | 用内置光源执行自动光轴对准调节 |
波长校准 | 用内置波长参考源（AQ6373E除外）或外部参考源执行自动波长校准。 提示：AQ6373E需要使用外部参考源进行波长校准 | |
分辨率校准功能 | 用外部参考源进行分辨率校准 | |
规格
项目 | 规格 | |
电气接口 | GP-IB、RS-232、以太网、USB、SVGA输出、模拟输出端口、触发输入端口、触发输出端口 | |
远程控制 | GP-IB、RS-232、以太网（TCP/IP）、以太网（TCP/IP)、AQ6317系列兼容命令（IEEE488.1）和IEEE488.2 | |
净化气体输入输出端子 | 外径1/4英寸，尼龙管 | |
数据存储 | 内部存储：512M字节 外部存储：USB存储（存储器/HDD）、FAT32格式 文件类型：CSV（文本）、二进制、BMP、TIFF、PNG、JPEG | |
显示器 | 10.4英寸彩色LCD（电容触摸屏，分辨率：1024×768） 10.4英寸彩色LCD（分辨率：800×600） | |
尺寸 | 426（W）×221（H）×459（D）mm（不包括保护套和把手） | |
重量 | AQ6370E/AQ6373E/AQ6374E：19kg，AQ6375E/AQ6376E：22kg，AQ6377：23kg | |
电源要求 | 100~240VAC，50/60Hz，约100VA | |
环境条件 | 性能保证温度：+18~+28℃（AQ6377除外）,+18~+26℃（AQ6377), 操作温度：+5~+35℃（AQ6377除外）,+5~+33℃（AQ6377） 存储温度：-10~+50℃，湿度：20~80%RH（无结露） | |
安全标准 | EN 61010-1 | |
激光 | EN 60825-1：2014+A11：2021，IEC 60825-1：2007，GB 7247，1-2012 Class 1 | |
EMC | 放射 | EN 61326-1 Class A，EN 55011 Class A Group 1，EN 61000-3-2， EN 61000-3-3，EN 61326-1 Class A Group 1，RCN EN 55011 Class A Group 1， RCN EN 61326-1 Class A Group 1，韩国电磁兼容标准 |
抗扰性 | EN 61326-1 Table 2 | |
RoHS | EN 50581 | |
推荐校准时间 | 1年 | |
