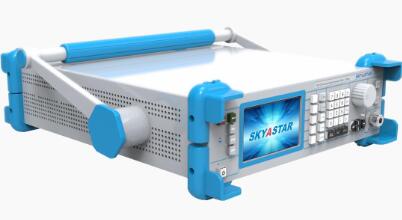

20GHz微波信号源
特点：
※ 最小频率步进：1μHz
※ 宽频率范围：10MHz~20GHz
※ 支持外部或内部触发的快速扫描：1ms可扫50000个点
※ 支持外部或内部脉冲调制：最窄脉冲宽度可达20ns
※ 输出功率可达+20dBm@9GHz
※ 自动闭环功率控制
※ 电池可选配
应用：
※ 现场试验
※ 安装服务
※ 研究实验室
※ 试验和测量
※ 本地振荡器
※ 自动测试系统
典型规格（@25℃）
频率范围 | 10MHz~20GHz | 备注 | ||||
频率分辨率 | 1μHz | |||||
频率精度 | ±0.5 ppm | |||||
频率稳定率 | ＜±0.1 ppm | |||||
频率老化率 | ＜±1 ppm | |||||
频率切换时间 | 普通扫描 | 10 ms | 带ALC | |||
快速扫描 | 20 ns | 不带ALC | ||||
输出功率 | -40dBm ~ +10dBm@10MHz ~ 30MHz -40dBm ~ +15dBm@30MHz ~ 50MHz -40dBm ~ +20dBm@50MHz ~ 10GHz -40dBm ~ +18dBm@10GHz ~ 12GHz -40dBm ~ +15dBm@12GHz ~ 14GHz -40dBm ~ +10dBm@14GHz ~ 20GHz | |||||
-100dBm ~ +5dBm@10MHz ~ 30MHz -100dBm ~ +10dBm@30MHz ~ 50MHz -100dBm ~ +17dBm@50MHz ~ 10GHz -100dBm ~ +15dBm@10GHz ~ 12GHz -100dBm ~ +10dBm@12GHz ~ 15GHz -100dBm ~ +5dBm@14GHz ~ 20GHz | 选件2 宽输出功率范围，射频功率最小可达-100 dBm | |||||
功率步进 | 0.1dB | |||||
功率精度 | ±0.7dB@-10dBm ~ +20dBm ±1.2dB@-40dBm ~ -10dBm ±1.5dB@-100dBm ~ -40dBm | |||||
脉冲调制 | 上升/下降时间：≤10ns；脉冲宽度：≥20ns 开关通断比：＞80dB@6GHz | |||||
相位噪声 | 100MHz | 10GHz | 20 GHz | |||
dBc/Hz@100Hz | -105 | -66 | -63 | |||
dBc/Hz@1KHz | -112 | -86 | -79 | |||
dBc/Hz@10KHz | -116 | -87 | -82 | |||
dBc/Hz@100 KHz | -121 | -86 | -80 | |||
dBc/Hz@1MHz | -127 | -106 | -100 | |||
dBc/Hz@10MHz | -129 | -126 | -120 | |||
杂散 | ＜-30dBc@谐波；＜-50dBc@非谐波 | |||||
整机功耗 | 40W | |||||
电池续航时间 | 7小时 | 选件1 有电池，工作温度从0摄氏度到40摄氏度 | ||||
