光纤要求

材料

玻璃纤维

光纤芯数/种类

单芯/SMF(G.652)，MMF(G.651)，DSF(G.653)，NZDSF(G.655)，BIF(G.657)

光纤外径

包层直径:80μm-150μm，涂覆层直径:100μm-1,000μm

切断长度

单芯光纤5-16mm(使用涂覆压夹)

标准性能

标准熔接损耗

SMF:0.02dB，MMF:0.01dB，DSF:0.04dB，NZDSF:0.04dB

标准反射衰减

大于60dB

标准熔接时间

6秒(SM G652 Quick模式),8秒(Auto模式)

标准加热时间

15秒(使用FPS-61-2.6热缩套管，Slim 60mm 0.25模式下)

电池使用次数(熔接和加热补强次数)

约300次(BU-16)

光纤观察/放大倍数

2个CMOS照相机观察/350倍(变焦700倍)

熔接点张力试验

1.96-2.09N

热缩套管规格

60mm，40mm以及住友Nano热缩套管

程序

熔接程序

最大300组，其中初始预置40组，用户设置260组

加热程序

最大100组，其中初始预置23组，用户设置77组

功能

熔接图像/熔接数据存储

200张图像/10,000组熔接数据(机身内存量)

50,200张图像/20,000组熔接数据(8GB SD存储卡)

光衰减熔接

0.1dB至15dB(0.1dB单位)

多功能光纤夹具

提供

可反转性光纤涂覆压夹

提供

内藏用户训练指导视频

提供

自动光纤识别

SMF/MMF/ Other

自动放电校准

根据环境变化自动校正

可显示剩余熔接和加热次数

提供(电池模式)

尺寸/重量

尺寸

128(W)*154(D)*130(H)mm (不含防震橡胶)

重量

1.7公斤(不含电池)，2.0公斤(含电池BU-16)

显示屏尺寸

5.0英寸触摸屏彩色LCD屏幕

终端

直流输出

DC12V(光纤剥线钳JR-6使用)

USB接口

USB2.0(mini-B)

存储卡

SD/SDHC存储卡(最大32GB)

电源

AC交流输入

AC 100-240V，50/60Hz(ADC-16)

DC交流输入

DC 10-15V

电池规格

锂电池10.8V；6,400mAh(BU-16)

工作条件

海拔高度:0-6,000米，工作温度:-10-+50℃，工作湿度:0-95%(不结露)，最大风速：15m/s

存储条件

保管温度:-40-+80℃，保管湿度:0-95%(不结露),电池:-20-+30℃(长期保管)

电极寿命

大于6,000次放电(在操作环境最佳状态下)

软件升级

网络升级

数据管理

通过专用电脑软件，可储存、编辑、分析数据

主机

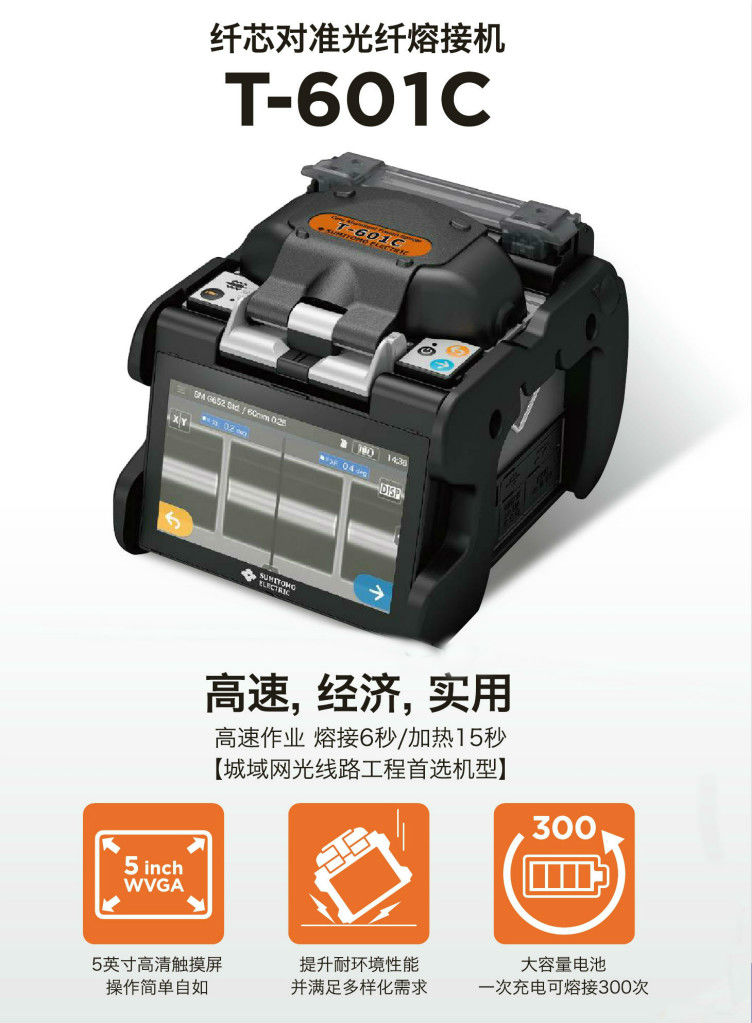

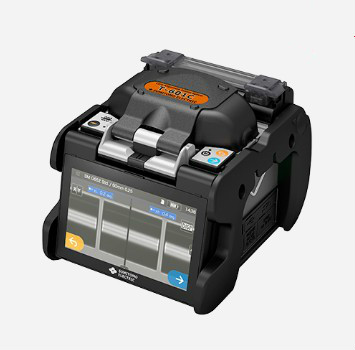

T-601C

1台

电池

BU-16

1个

光纤切割刀

FC-6S

1个

AC交流适配器

ADC-16

1个

AC交流电源线

PC-AC8

1个

备用电极棒

ER-10

1对

快速操作指南

-

1张

收容箱

CC-82

1个
