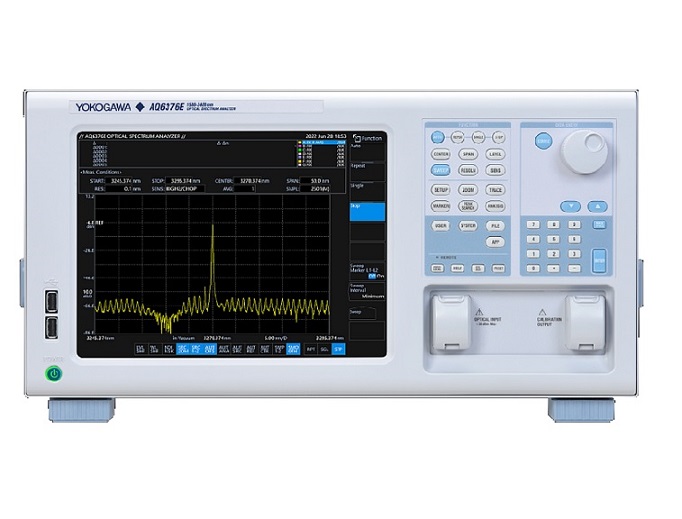

长波长光谱分析仪AQ6376E
内置高阶衍射光截止滤光片
由于使用了衍射技术，单色仪在某些情况下可以产生高阶衍射光，其出现的波长等于输入波长的整数倍。
AQ6376E通过内置滤光片滤除1500 nm以下的入射光，大大降低了高阶衍射光对测量的影响。因此，测量的数据始终可靠并复制真实的被测信号。
双速模式
与标准扫描模式相比，扫描速度提高达 2 倍，而标准灵敏度值仅降低 2 dB。
长波长范围：1500nm 至 3400nm
AQ6376E不仅涵盖通信中使用的波长范围，还涵盖用于环境传感、医疗、生物和工业应用的3μm区域。
高灵敏度：低至-65dBm
得益于用于光检测的高动态和极低噪声元件和电路，AQ6376E可以测量从+13dBm到-65dBm的光功率。这使得能够精确测量高功率和低功率源。根据要执行的特定测试所需的测量速度，可以在 7 个值中选择测量灵敏度。
高分辨率和宽动态范围
AQ6376E采用双通单色仪结构，实现高波长分辨率（0.1 nm）和宽近距离动态范围（55 dB）。因此，可以分别测量紧密分配的信号和噪声。
高速测量 更高的效率 高速扫描
凭借专有的扫描技术，AQ6376E 的扫描速度比使用单色仪的传统测量系统快得多。最大限度。扫描时间仅为0.5秒。100 nm 跨度。
快速命令处理和数据传输
AQ6376E采用快速微处理器，实现了非常快的命令处理速度，以太网接口提供比GP-IB快100倍的数据传输速度。
快速自动校准
AQ6376E具有内置参考光源，用于单色仪组件的波长校准和光学对准，使其能够提供始终准确的测量。
设备的校准和对准过程只需不到 2 分钟，并且是全自动的。
注：波长校准也可以通过使用外部参考源来执行。
测量应用程序以及用户友好的多点触控操作和连接
横河测试测量的精密制造商经过四十多年的不断完善用户体验，开发出了具有易于使用的前面板设计和直观的可操作性的AQ6376E。

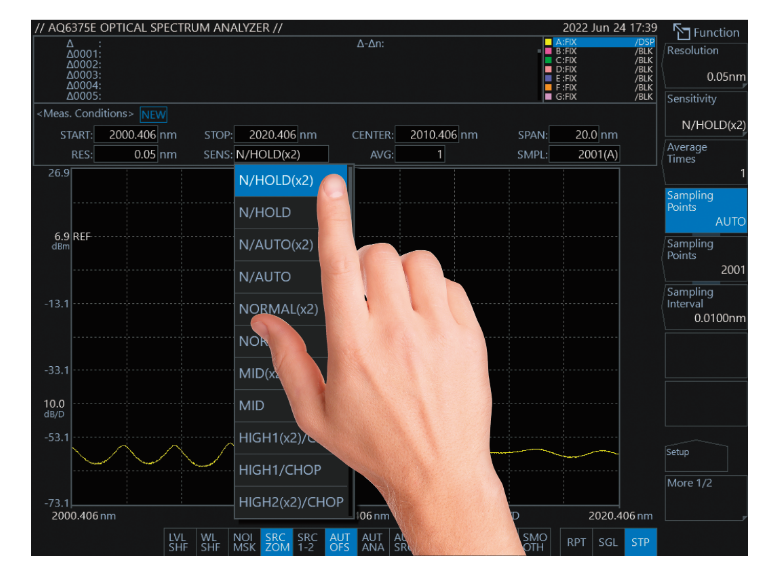

高分辨率、反应灵敏的 10.4 英寸多点触控电容式触摸屏使设备操作简单直观。只需触摸即可轻松更改视图和测量条件并执行分析。在光谱视图中，只需点击并拖动即可缩放或移动波形视图。
前面板上增加了常用功能键，提高了可操作性。其中包括扫描控制（自动/单次/重复/停止）、分辨率和灵敏度。功能键也可以在屏幕上显示为弹出窗口。
无源元件（FBG）
与ASE、SLD或Super Continuum (SC)等宽带光源结合使用，AQ6376E可实现更高分辨率和更宽动态范围的测量，并对包括FBG在内的无源器件进行评估。此外，内置光学滤波器分析功能可同时报告峰值/谷值波长、电平、串扰和纹波宽度。
AQ6376E具有USB端口，可兼容USB存储设备、鼠标和键盘。文件功能允许用户将数据和屏幕截图保存到内存或 USB 存储器，以用于创建测试报告。通过将鼠标或键盘连接到USB端口，您可以像操作PC一样舒适地操作AQ6376E。
标准 LAN 端口可以方便地访问内存中存储的文件，并可以从 PC 远程更新固件。

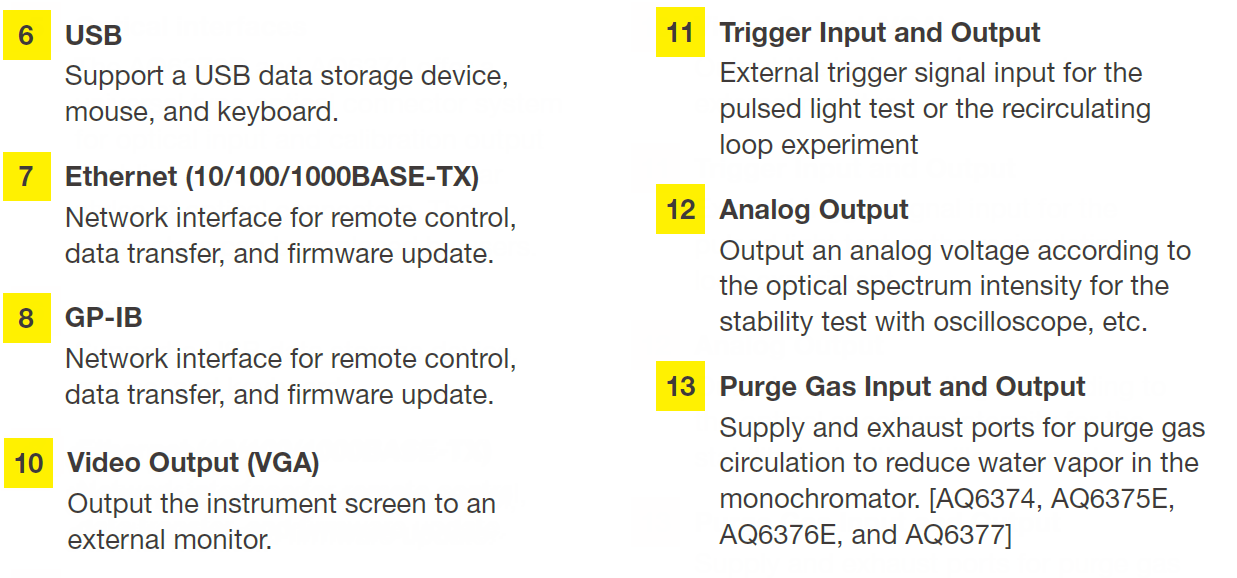

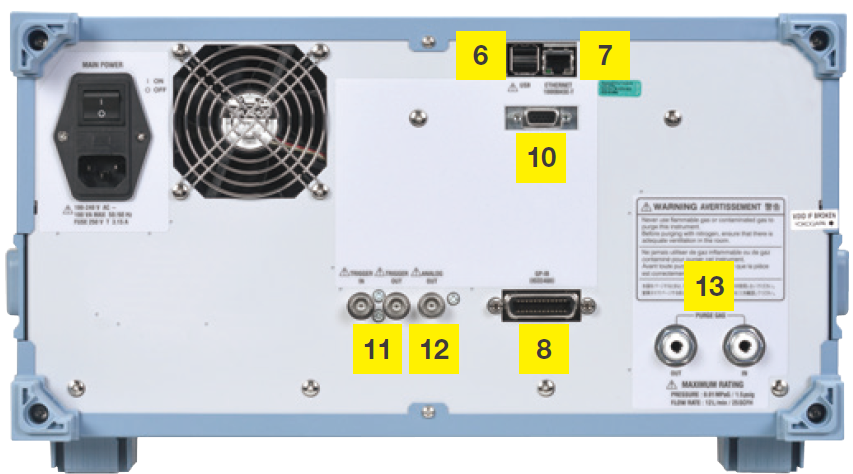

一套完整的连接接口
AQ6376E首次配备了气体吹扫输入和输出端口以及一套电气接口（GP-IB、USB、RJ-45以太网、SVGA视频输出、模拟（电压）输出） 、触发输入和输出），使用户可以在实验室本地以及远程轻松操作。
USB接口
前面板上有2个端口，支持键盘、鼠标、记忆棒和外部硬盘。
注意：USB 端口不能用于仪器的远程控制。为此，仪器后面板上有一个以太网 RJ45 端口。
AQ6376参数
项目 | 规格 |
波长范围 | 1500~3400nm |
跨度 | 0.5nm~1900nm（全范围跨度），0nm |
波长精度 | ±0.50（全波长范围） |
波长重复性 | ±0.015nm（1分钟） |
波长分辨率设置 | 0.1、0.2、0.5、1、2nm |
最小采样分辨率 | 0.003nm |
采样点数 | 101~50001、AUTO |
功率灵敏度设置 | NORM_HOLD、NORM_AUTO、NORMAL、MID、HIGH1、HIGH2、HIGH3（HIGH1-3只适用于大动态测量模式(/CHOP)） |
功率灵敏度 | -65dBm（1500~2200nm）、 -55dBm（2200~3200nm）、 -50dBm（3200~3400nm）（灵敏度：HIGH3） |
最大输入功率 | +13dBm（每通道、全波长范围） |
最大安全输入功率 | +20dBm（总输入功率） |
功率精度 | ±1.0dB（1550nm，输入功率：-20dBm，灵敏度： HIGH1-3） |
功率线性度 | ±0.2dB（输入功率：-30~+10dBm，灵敏度：HIGH1-3） |
偏振相关性 | — |
动态范围 | 40dB（峰值±1nm，分辨率：0.1nm） 55dB（峰值±2nm，分辨率：0.1nm） （1523nm，灵敏度：HIGH1-3） |
适用光纤 | SM（9.5/125μm）、 MM（GI 50/125、GI 62.5/125、大芯径：最大400μm） |
光连接器 | FC型（光输入、校准输出） |
内置校准光源 | 波长参考源 （用于光轴对准调节和波长校准） |
扫描时间 | NORM_AUTO：0.5s，NORMAL：1s，MID：2s，HIGH1:20s |
预热时间 | 至少1小时（预热后，需要内置光源进行光轴对准调节。） |
功能
项目 | 功能 | |
测量 | 测量模式 | CW光、脉冲光、外部触发、门控采样、空气/真空波长 |
扫描模式 | 重复、单次、AUTO（自动配置）、线标记间扫描、数据记录 | |
条件设置 | 中心波长、跨度、采样点数、波长分辨率、灵敏度、大动态测量模式、平均次数（1~999次）、双倍速模式、平滑、APC功率补偿、HCDR模式、大芯径光纤模式（仅限AQ6373E/AQ6374E） | |
其它 | 扫描状态输出、模拟输出 | |
显示 | 纵轴刻度 | 功率刻度（0.1~10dB/div.，线性）、功率辅助刻度（0.1~10dB/div.，线性）、参考功率、分区（8、10或12）、功率谱密度（dB/nm）、dB/km、%、噪声屏蔽 |
横轴刻度 | 波长（nm）、频率（THz）、波数（cm-1）（仅限AQ6370E除外）、波形缩放 | |
显示模式&项目 | 常规显示、分屏显示、数据表、标签、模板、测量条件 | |
曲线 | 曲线功能 | 7条独立曲线、最大/最小值保持、曲线间运算、标准化显示、曲线拟合、峰值曲线拟合、标记曲线拟合、滚动平均（2~100次） |
其它 | 曲线复制/清除功能、Write/Fix设置、显示/空白设置 | |
标记&搜索 | 标记 | 三角标记（Max.1024）、纵/横线标记、高级标记 |
搜索 | 波峰、波谷、自动搜索（On/OFF）、横线标记间搜索、搜索缩放区域 | |
数据分析 | 分析功能 | 谱宽（闸值、包络、RMS、峰值-RMS、陷波）、WDM（OSNR）分析、EDFA-NF分析（AQ6373E除外）、滤波器波峰/波谷分析、WDM滤波器波峰/波谷分析（AQ6373E除外）、DFB-LD/FP-LD/LED分析、SMSR分析、功率分析、PMD分析、颜色分析（仅限AQ6373E/AQ6374E）、模板通过/失败 |
其它 | 自动分析（ON/OFF）、横线标记间分析、缩放区域内分析 | |
自动测量 | 编程功能 | 64个程序，每个程序200步 |
其它功能 | 光轴对准调节 | 用内置光源执行自动光轴对准调节 |
波长校准 | 用内置波长参考源（AQ6373E除外）或外部参考源执行自动波长校准。 提示：AQ6373E需要使用外部参考源进行波长校准 | |
分辨率校准功能 | 用外部参考源进行分辨率校准 | |
规格
项目 | 规格 | |
电气接口 | GP-IB、RS-232、以太网、USB、SVGA输出、模拟输出端口、触发输入端口、触发输出端口 | |
远程控制 | GP-IB、RS-232、以太网（TCP/IP）、以太网（TCP/IP)、AQ6317系列兼容命令（IEEE488.1）和IEEE488.2 | |
净化气体输入输出端子 | 外径1/4英寸，尼龙管 | |
数据存储 | 内部存储：512M字节 外部存储：USB存储（存储器/HDD）、FAT32格式 文件类型：CSV（文本）、二进制、BMP、TIFF、PNG、JPEG | |
显示器 | 10.4英寸彩色LCD（电容触摸屏，分辨率：1024×768） 10.4英寸彩色LCD（分辨率：800×600） | |
尺寸 | 426（W）×221（H）×459（D）mm（不包括保护套和把手） | |
重量 | AQ6370E/AQ6373E/AQ6374E：19kg，AQ6375E/AQ6376E：22kg，AQ6377：23kg | |
电源要求 | 100~240VAC，50/60Hz，约100VA | |
环境条件 | 性能保证温度：+18~+28℃（AQ6377除外）,+18~+26℃（AQ6377), 操作温度：+5~+35℃（AQ6377除外）,+5~+33℃（AQ6377） 存储温度：-10~+50℃，湿度：20~80%RH（无结露） | |
安全标准 | EN 61010-1 | |
激光 | EN 60825-1：2014+A11：2021，IEC 60825-1：2007，GB 7247，1-2012 Class 1 | |
EMC | 放射 | EN 61326-1 Class A，EN 55011 Class A Group 1，EN 61000-3-2， EN 61000-3-3，EN 61326-1 Class A Group 1，RCN EN 55011 Class A Group 1， RCN EN 61326-1 Class A Group 1，韩国电磁兼容标准 |
抗扰性 | EN 61326-1 Table 2 | |
RoHS | EN 50581 | |
推荐校准时间 | 1年 | |
